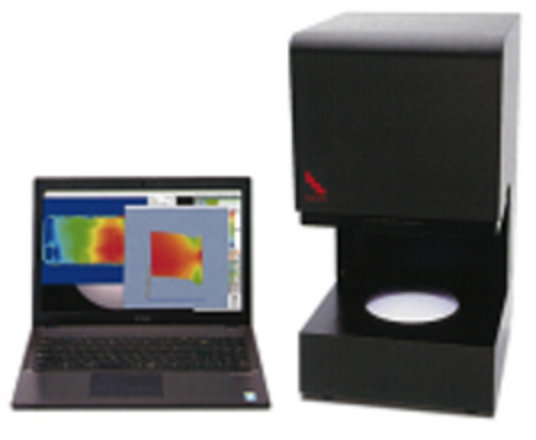

大量程全自动应力仪PTC-9W系列
通过观察玻璃或塑料制品的应力
并通过内置高品质滤光片分析应力方向
满足客户测量各种残余应力的需求
PTC-9W PTC-9WS
PTC-9W PTC-9WS
应力“可视化”
(任何人都可使用/操作快捷/测量精准)
大量程全自动应力仪PTC-9W系列，在透明材料中测量“看不见的非均匀力”，尤其是测量范围在3,000nm以内的塑料制品，并解决与“应力”变化相关的各种问题。
任何人都可轻松操作
只需将样品放入其中即可完全自动测量压力，信任"PTC-9W"的*能力。
随时准确测量
我们历经岁月培养的独特技术和*知识，使得非常精准地测量应力成为可能。由于它们是透明的高精度产品，必须用心制造。
一切都很快
实现与计算机配合的快速性能，节省准备时间，测量时间，和保存数据或图形的时间。
节省开支
采用高亮度LED光源，使用寿命长，功耗低，减少了维护时间和运行成本。
适用于多种材料
使用“PTC-9W”的机会越来越多，例如测量塑料产品的应力，玻璃产品和薄膜的残余应力，以及检验晶体材料中应力的存在。
大树脂板
|
大浮法玻璃板 |
光学玻璃材料 |
树脂薄膜
注塑树脂产品 |
汽车玻璃/工业新材料玻璃/光学新材料玻璃等 |
水晶/石英/玻璃材料等 |
| 液晶显示器盖/遮阳板/树脂容器等 |
玻璃管
各类灯具/电子管（真空管，气体封闭管）/用于电子元件的密封玻璃管/用于加热器具的燃烧隔板 |
光学玻璃元件
滤光片/ LD盖玻片/球透镜/透镜阵列/透镜/棱镜/ V型槽基板等 |
树脂光学元件
透镜阵列/透镜/棱镜等 |
实验室玻璃器皿
烧瓶和烧杯/试管和连接管/分析组件/蒸发皿/手表玻璃等 |
玻璃容器
小瓶/饮料瓶/宽口瓶/保鲜容器/杯/碟等 |
产品特点
- 显示与应变值和方向相关的分布图
分布图由嵌入式数码相机拍摄的每像素数据组成，结果在计算机显示器上呈现。
- 及时显示分布图
一些仪器需要很长时间才能通过基于多次测量的数据来制作分布图，然而，PTC-9W产品通过单次测量实就能实现。
- PTC-9W产品采用内部偏振元件（偏光片/波片）
日本原厂生产偏光片和波片超过50年。其生产的高质量偏光元件用于PTC-9W产品。 这些元件显著减少了影响测量的负面效果。
- PTC-9W 产品可根据样品尺寸进行选择
PTC-9W PTC-9WS
测量面积： 直径150 mm 测量面积：(10 x 10mm ~60 x60mm)
基本型号，适用于较大的样品。 适用于较小的样品，配有6倍变焦镜头放大样本图像。
RGB线性极化法的测量原理 LED 旋转起偏器 样品 旋转检偏器 彩色相机
（通过拍摄各种角度图像的RGB光强度的变化来计算应力）
我们独创的RGB线性极化法利用三种不同波长光源捕获数据，实现测量0～3,000nm的延迟和慢轴或快轴方向。
可用于测量应力的压力方向，设定成型条件和树脂成型产品的过程控制。
| 型号 |
PTC-9W
|
PTC-9WS |
| |
| 外观尺寸（主体） |
W300xD353xH540mm |
W300xD353xH580mm |
| 重量（主体） |
22kg |
24 kg |
| 样品放置空间（高度） |
0 〜160mm |
0 〜115mm |
| 测量范围 |
0 〜3,000nm
|
| 检验方法 |
RGB 线性极化法 |
| 光源波长 |
420 〜680nm |
| 反复测量精度（像素） |
在1-波长测量：a <1nm，在3-波长测量：a <3nm |
| 测量区域大小 |
⌀150mm |
可变 (60x60mm 〜10x10mm) |
| 有效像素 |
1,100x1,100 |
| 光源 |
高亮度LED |
| 电源 |
AC100-240V, 50/60HZ |
| 功耗（机身） |
35W |
38W |
| 构成 |
测量主体，电脑，电线类 |
| 附件 |
主体套 |
| 可选 |
— |
2倍延伸镜头（可选尺寸30x30mm~5x5mm） |
| 电脑系统 |
Windows10(64bit) |
※ 该机器适用于透射420nm~680nm波长光的测试样品。不能通过光漫射测试低透射率或不清晰的产品。
※ 产品规格如有变更，恕不另行通知。
