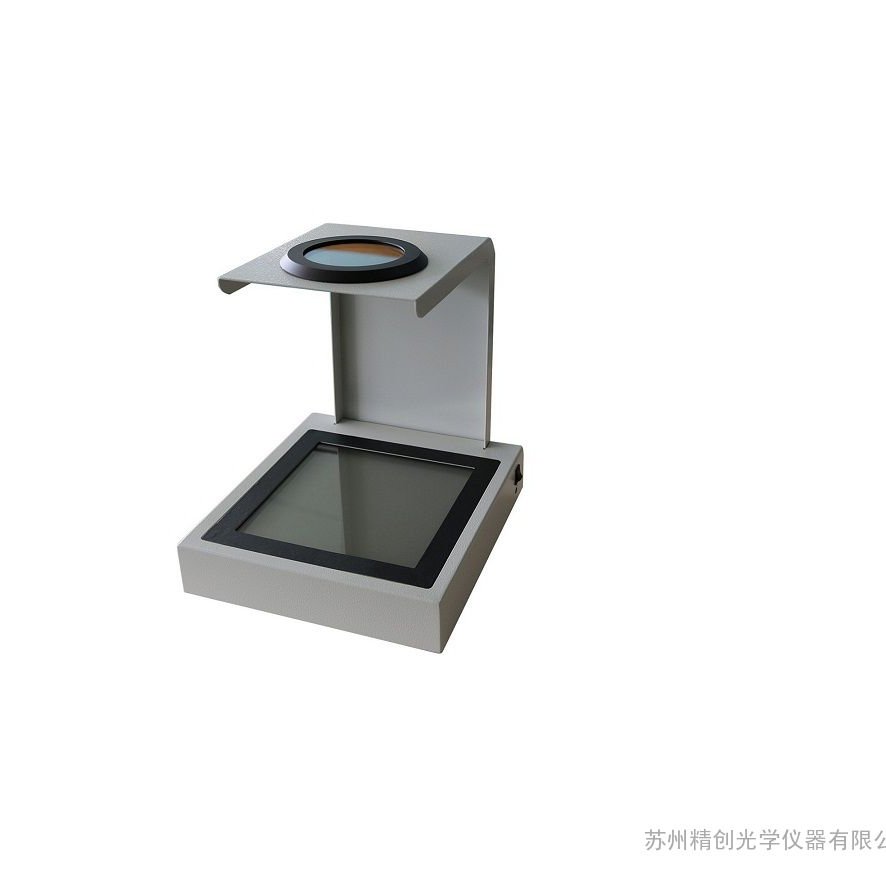

晶体偏振检测偏光仪器(应力仪） PSV-202
PSV-202应力测试仪采用偏振光原理，其应用范围广泛,该仪器可以对玻璃、塑料，以及晶体、晶片制品进行检测，大多运用于品控测试。PSV-202有足够大的使用空间供各种产品进行测量。测量过程中，主要通过手持被测物体在偏光下进行观察测量。
适用范围：
1.适合于检测透明的玻璃产品（如：玻璃杯、保鲜盒、灯管、太阳能管、石英锅、光纤管等等）。
2.适合于检测透明的塑料产品（如：塑料杯、车灯制品等等）。
3、适合检测透光性好的晶体、晶片制品的测试。
参数规格：
型号:PSV-202
应力测定范围：0-280nm
起偏镜：200*200mm
检偏镜：直径100mm
测量高度：236mm
产品尺寸：300*280*330mm
光源：专用LED光源
电压：220v
重量：8KG
操作守则
玻璃和塑料产品的应力具有双折射特性。也就是说，这类产品的应力可以把偏光灯的每一种光线分为不同的组成单位，这些单位依次产生光学干涉现象即波纹图案。
在白光灯下，这种图案是由彩色波纹组成，而彩色的图案是应力作用产生的，从被测样品的图案差别可以观测出两种主要应力。
PSV-202通过对干涉纹和颜色的观察，来衡量退火前/后玻璃制品的应力情况，进而衡量退火设备的工作情况。（合格标准一般由生产商来制定）
对塑料模具的检测则更加复杂，尽管检测图案也是应力作用产生的，但不规则。玻璃产品也会出现类似的情况，这被叫作应力拉伸现象。例如，一个合格的模具，会大量存在拉伸释放的应力。
全波盘的作用：
在检测玻璃样品时，如果不使用全波盘，通常只能看见黑色或灰波盘则增加或减少了一个相位差的全波长，从而形成彩色图案，更容易推理和分析。
检测方法： 感光色检测法
|
|
|
| 应力及方向决定线 无应力 |
亚克力 |
玻璃 |
| 整条线均是微红-紫色（感光色），与其他部位颜色一致。 |
当用手指按应力线位置时，
如是张应力，应力释放的方向←→；
如是压应力，应力释放的方向→←。 |
当用手指按应力线位置时，
如是张应力，应力释放的方向←→；
如是压应力，应力释放的方向→←。 |
| 由于产品原材料不同,如玻璃，亚克力等。上述关于应力方向的变化及应力产生的颜色变化效果，某些材料可能效果不特别明显。为了更加准确的测量，推荐预先测量与样品相同质量的杆状样品，观察其颜色的变化。 |
| 树脂—流动状态 |
薄膜---不均衡 |
处理后的应力现象 |
模具制品的应力 |
| .样品中不存在应力，但在边缘变绿色或蓝色或橙色或黄色的部位，存在少量的残余应力。 |
样品存在轻度应力，重复旋转应力仪支架，确保充分的检测样品。变暗的部位存在轻度的应力。 |
样品中存在大量应力，样品外围颜色变化的区域，存在向内扩张的大量应力。黄色及蓝色比上一图更亮，更明显。 |
样品在原位置，未经旋转。只有在偏光仪传送轴方向的X形状区域并未发生颜色变化，和外部颜色一样。 |
|
样品旋转45度X形状区域
的颜色并没有变化，而应力图案发生了变化 |
|
旋转90°后，图案与在原位置相同。 |
